boortje waar te koop?

[Juul - PE0GJG]

Ik wil graag een boortje kopen waar ik van die mooie eilandjes mee kan maken.
Weet iemand waar die te koop zijn?

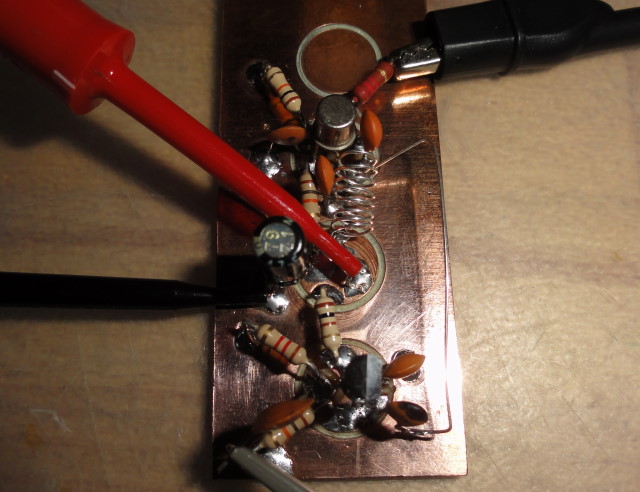

foto: bron Razzies

[on4ged]

Ik begrijp niet goed wat je juist bedoelt met eilandjes maken. Welke maat boortje heb je nodig? Met een boortje maak je toch maar alleen gaatjes.

Voor die kleine maten zal je echt in de gespecialiseerde gereedschapshandel moeten zijn. Zoek eens op "Verspanende gereedschappen"

Zelf heb ik wel enkele kleine maten die ik destijds voor mij vader (modelbouw stoomlocomotief) kocht bij zo'n specialist in de Verspanende gereedschappen. Maar bij dergelijke firma's kan je als particulier meestal niet zomaar terecht.

Ik heb ook een setje kleine boortjes van DREMEL met volgende maten 0,8 1,2 1,6 2,0 2,4 2,8 3,2 mm. Ik weet niet of dit is wat je zoekt.

Succes met de zoektocht en/of het vinden. Hou je ons hier op de hoogte?

[PA3HMP]

op de print zijn zgn holnieten te zien, nadeel ervan is dat deze nogal wat slechte contacten gaven na verloop van jaren, vandaar dat deze al heel veel jaren niet meer gebruikt worden.

[Juul - PE0GJG]

Ik zal het proberen uit te leggen.

1. je boort een gaatje van bijv . 1mm
2. dan maak je met een boortje (lijkt op een houtboor) een eilandje.

Dat is het. Ik dacht dat jullie dat wel eens gezien hadden.
En nee op de foto is het geen holnietje.


Juul

[PE2AAB]

Deze beste man gebruikt een glasboor.

https://www.circuitsonline.net/forum/vi ... 31#2123031


Wellicht is dat een oplossing?
Geeft je in ieder geval een zoekrichting.
https://glas-in-lood-shop.nl/glasboor-1 ... =22_35_483

Voor jouw beschrijving verkocht Conrad vroeger een sporen snijder. Dat deed wat je omschrijft; in een gaatje steken door de PCB en rondom dat gaatje wegsnijden. Eens kijken of ik daar nog een linkje naar kan vinden.

[PA0FRI]

Juul, de firma/fabrikant die dat vroeger leverde doet dat niet meer geloof ik.
Je kan de eilandjes ook met een houtboor maken.
Het nadeel is dat zo'n boor sneller bot wordt, schaf dan voldoende aan.
Er is nog een mogelijkheid, maar dat is een gepriegel: lijm met sterke 2 componentenlijm een dun boortje in de glasboor.

[Snof]

Dat dunne boortje breek heel snel.
Beter een simpele mal maken van een stukje strip met een gat erin zodat de boor niet weg kan lopen werkt veel beter.

[pa1bvm]

heb hier nog een zakje met tandartsboortjes liggen .. klein bolkopje , het is een freesje .. kan je prima eilandjes mee maken of vierkantjes of zelfs spoortjes
ze zijn ongeveer 2 cm lang , schacht is iets van 1.5 mm ..
heb je daar iets aan Juul ???

[PA4WK]

Hallo Juul,
ik denk dat je deze bedoeld https://www.hbm-machines.com/nl/p/hbm-8 ... YgQAvD_BwE

[Juul - PE0GJG]

heb hier nog een zakje met tandartsboortjes liggen .. klein bolkopje , het is een freesje .. kan je prima eilandjes mee maken of vierkantjes of zelfs spoortjes
ze zijn ongeveer 2 cm lang , schacht is iets van 1.5 mm ..
heb je daar iets aan Juul ???

Zo'n freesje heb ik ook nog. Dank voor het aanbod !

[Juul - PE0GJG]

Hallo Juul,
ik denk dat je deze bedoeld https://www.hbm-machines.com/nl/p/hbm-8 ... YgQAvD_BwE

Het komt wel in de buurt. Maar de uiteinden moeten iets meer doorlopen zodat er nog binnenin een cirkel koper blijft staan.
In een USA tijdschrift heb ik al eens zoiets zien staan. Maar ik ben even kwijt welk.

[Juul - PE0GJG]

Deze beste man gebruikt een glasboor.

https://www.circuitsonline.net/forum/vi ... 31#2123031


Wellicht is dat een oplossing?
Geeft je in ieder geval een zoekrichting.
https://glas-in-lood-shop.nl/glasboor-1 ... =22_35_483

Voor jouw beschrijving verkocht Conrad vroeger een sporen snijder. Dat deed wat je omschrijft; in een gaatje steken door de PCB en rondom dat gaatje wegsnijden. Eens kijken of ik daar nog een linkje naar kan vinden.

Zo moet het dus !!!! Ik ga zoeken.
Dank je wel.

[Juul - PE0GJG]

Ik heb inmiddels ook diverse andere oplossingen gevonden.

https://www.google.nl/search?q=electron ... t42vKtXhiM

[PA0FRI]

Juul, dit gebruik ik regelmatig: https://www.ebay.co.uk/itm/143826734716 ... SwUKlghHpO

[PE9ZZ]

Ik had nog nooit van "Manhattan style" gehoord. Heb al wel iets vergelijkbaars gedaan voor een FM frontend:

Maar dan met SMD's en gaatjesboard.

Tjerk, 9ZZ
